新型金金屬穿線軟管接頭的介紹及優點
2017-3-1 17:59:15點擊：
針對現有金屬穿線軟管連接方式存在的問題，我們認為新的金屬穿線軟管連接工具應具備這樣幾個特點：
（1）連接可靠，連接后金屬穿線軟管接觸面各個方向受力均勻；（2）拆裝速度明顯快于原連接方式；（3）連接工具結構簡單加工成本低，可長期使用。
從以上設計需求出發，我們將與軟管連接的金屬管部分設計成錐形，將拉緊方式設計為單螺紋，螺距較大的粗牙普通螺紋，連接工具零部件不超過三個；
按照上述思路，我們經過一段時間的推敲、測算和實驗，設計出了一種新型“金屬穿線軟管接頭”。下面以DN15鋼管與DN15膠皮管接頭為例介紹“金屬穿線軟管接頭”的設計制作過程。
金屬穿線軟管連接主要與金屬管的外徑的軟管的內徑有關，經過測量，膠皮管的內徑是20mm，DN15的鋼管外徑為22mm，將金屬管與膠皮管連接部分設計成椎體，椎體小徑應小于20mm，以便輕松的插入外徑為20的膠片管內，椎體的大徑應大于22mm。金屬管與膠片管的連接工具設計成三部分，如圖1~圖3所示。

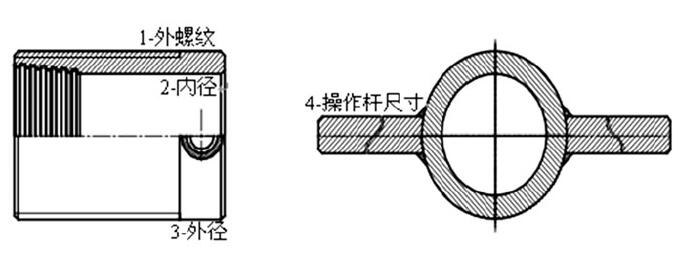

圖1 拉緊螺母圖
圖2 中心管圖
圖3 壓套圖
（1）中心管。中心管一頭為1/2R的管螺紋，另一頭是一個空隙椎體，中間有一個拉緊螺母用力支撐的直徑較大的圓。（2）壓套。內徑等于膠皮管外徑，內部前端設計成喇叭形錐面，錐度與中心管錐體錐度相同，外部前端車普通螺紋，后部焊接兩個手柄。（3）拉緊螺母。拉緊螺母外部焊兩個手柄，內部前端車普通螺紋，用于與壓套連接。
金屬穿線軟管接頭使用時，將拉緊螺母套入中心管帶有螺紋一頭，這一部分在將來使用中不再拆卸，將膠皮管穿入壓套后用力套在中心管椎體上（可預先在錐面涂些黃油有利于膠管沿錐面前行，有利于密封，也有利于下次拆卸）。連接壓套與拉緊螺母，在拉緊螺母的拉動下，壓套推動膠管不斷前行，壓套與錐面的間隙不斷減小，達到將膠管牢固的連接在中心管錐面上的目的，如圖4所示。
金屬管與膠皮管的這種連接方式，同樣可以用于燃?xì)�、熱水器和燃�(xì)鉅t灶，可以制作時將其加工在這些燃?xì)庥?/span>具上。
金屬穿線軟管接頭有以下幾方面的優點：
（1）在一個連接點上安裝一個接頭可長期重復使用。（2）接頭連接后安全可靠，可有效防止有毒有害氣體、液體滲漏。（3）連接操作方便快捷省時省力。（4）該接頭加工簡單、成本低廉。
綜上所述，我們認為金屬穿線軟管接頭具有較好的使用和推廣價值。
